Устройство усиливающей конструкции для установки теплового насоса в Ницце

Компания OMPT STRUCTURE, конструкторское бюро, специализирующееся на конструкциях и железобетоне, получила заказ от отеля на расчёты и подбор сечений усиливающей конструкции для установки теплового насоса.

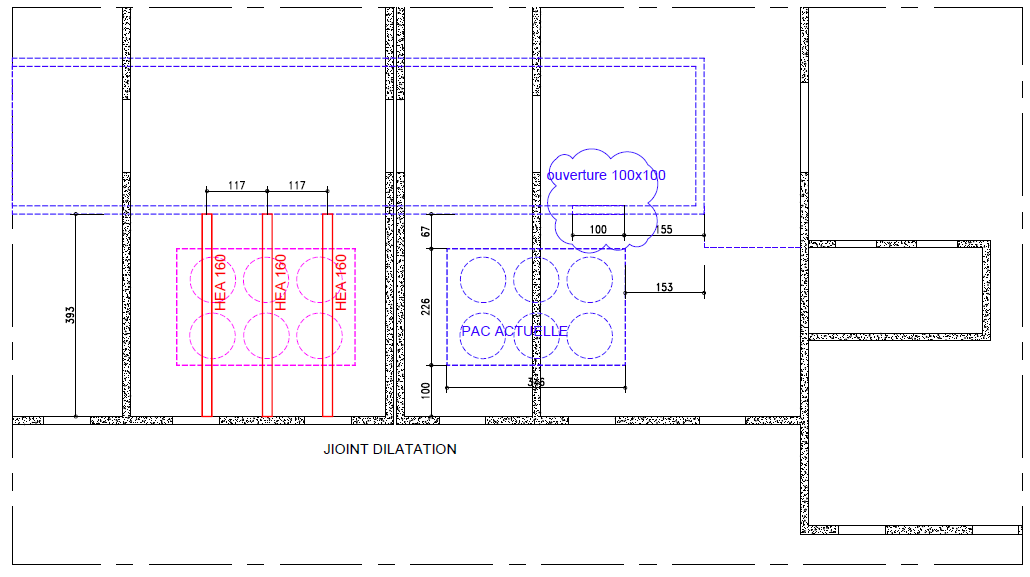

В рамках этого проекта была разработана и установлена прочная опорная конструкция, обеспечивающая распределение нагрузок без ущерба для целостности существующей кровли. Она состоит из трёх профилей из оцинкованной стали типа HEA160 длиной около 3,93 m каждый, что гарантирует оптимальную стойкость к нагрузкам от нового оборудования.

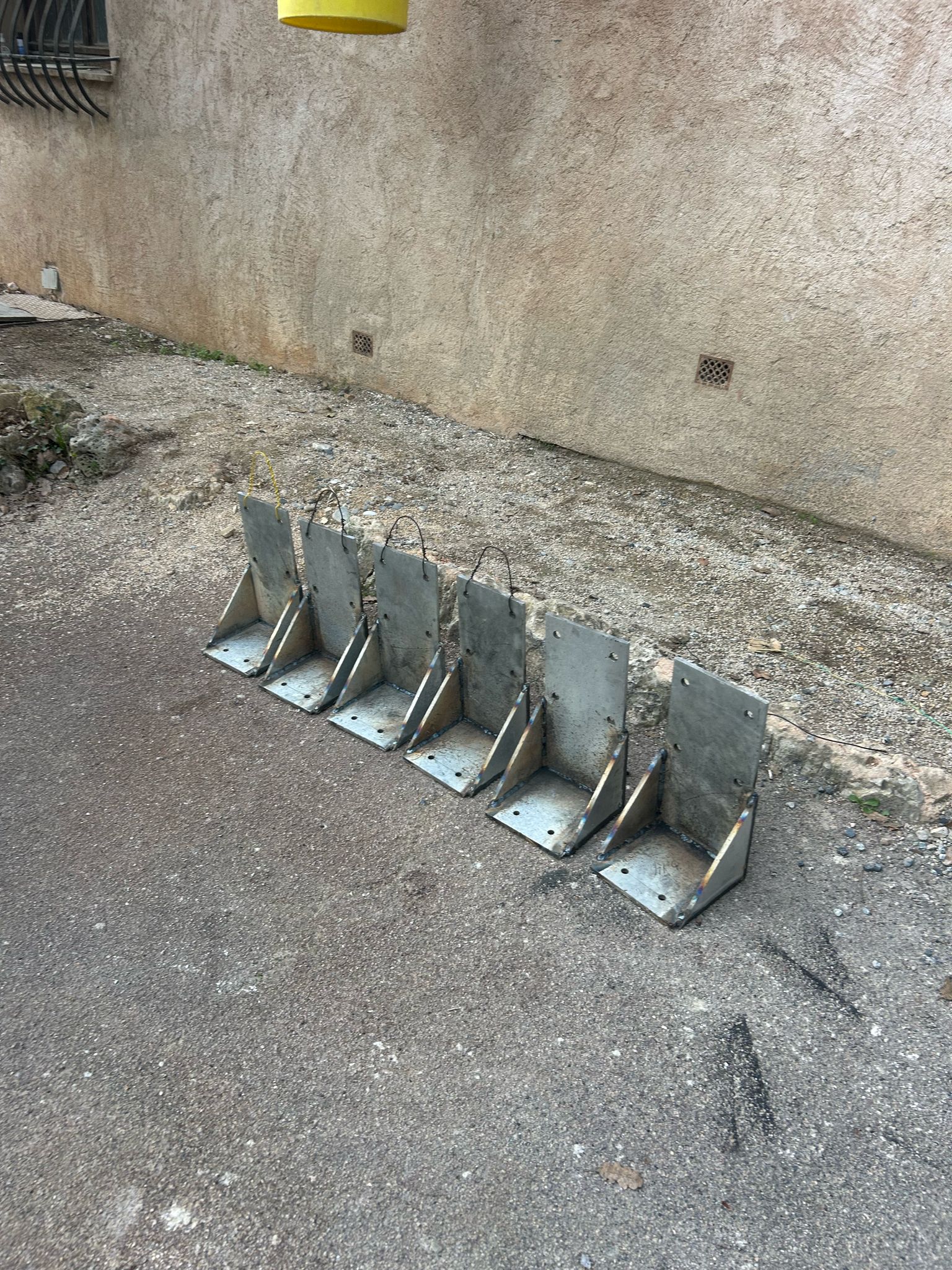

Для обеспечения устойчивости и анкеровки всей конструкции по предписаниям конструкторского бюро (BET) были изготовлены стальные башмаки по индивидуальным размерам. Эти башмаки состоят из:

• оцинкованной стальной опорной пластины 200×400 mm, толщиной 10 mm,
• уголка 200×200 mm, толщиной 10 mm,
• надёжной системы крепления, включающей:

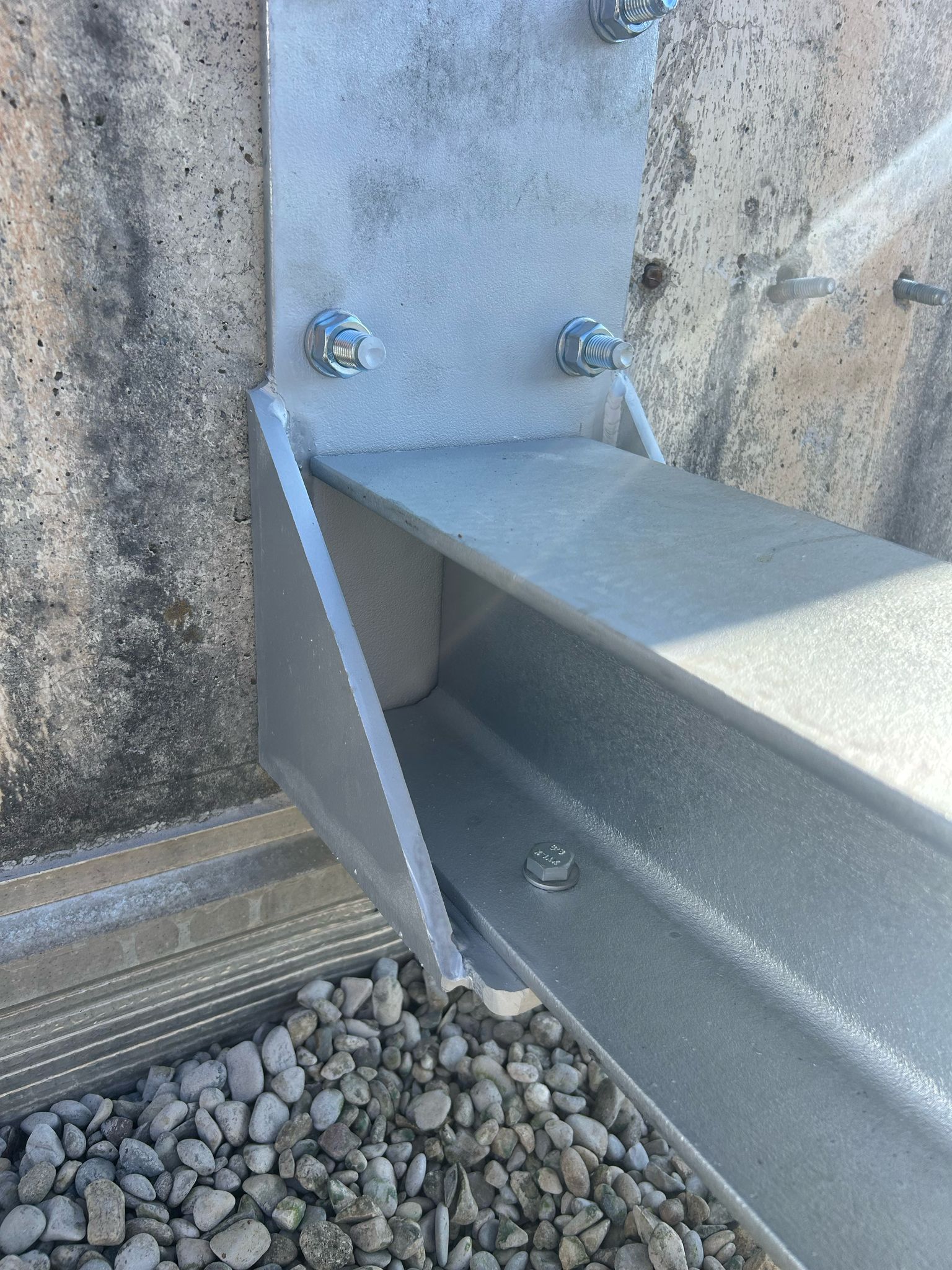

• два болта M12 для соединения балки с башмаком,

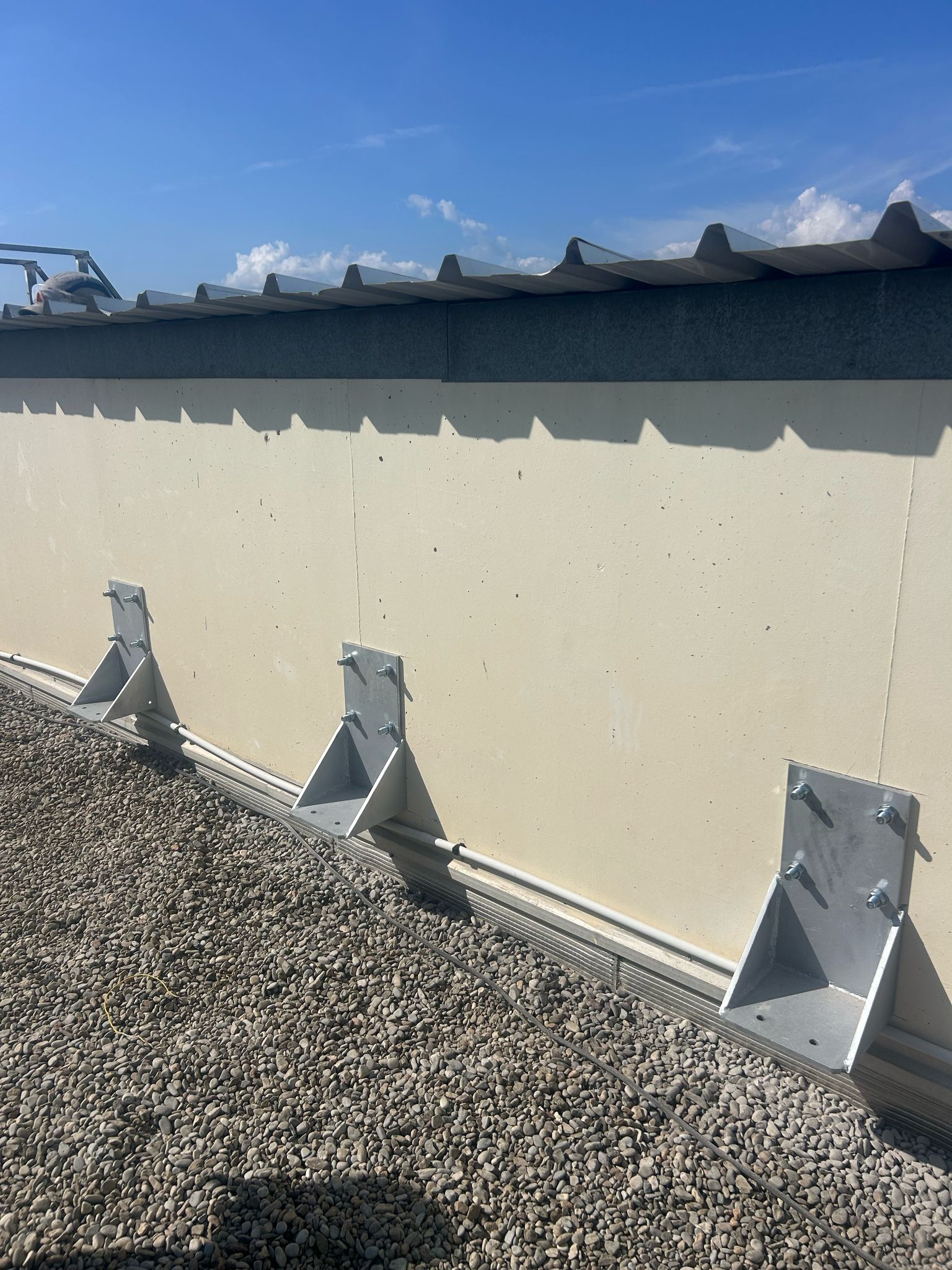

• четыре шпильки с гайками M16 x 130, закреплённые на химический анкер смолой HILTI HIT-HY 200A, для крепления пластины к стене.

Элементы конструкции были соединены сваркой и болтами, что гарантирует оптимальную прочность.

Благодаря этой работе, выполненной в соответствии с действующими нормами, новая конструкция эффективно воспринимает и перераспределяет нагрузки от оборудования, не влияя на существующую кровлю, что обеспечивает отелю долговечность, безопасность и надёжную работу.
