Bureau d’études techniques structures et ingénierie béton
Étude structurelle et dimensionnement de la structure metallique par un bureau d’études spécialisé
Le bureau d’études OMPT Structure est intervenu pour la création d’une ouverture de 3,15 m dans un mur porteur en béton armé de 16 cm d’épaisseur, dans un appartement situé à Mandelieu-la-Napoule.
Ce projet d’aménagement intérieur (cuisine ouverte) nécessitait une étude structurelle complète, une note de calcul béton armé et un dimensionnement précis du renforcement métallique, conformément aux Eurocodes.
Contexte structurel du bâtiment
Le logement est situé au R+1 d’un immeuble collectif R+4 sur rez-de-chaussée.
Points analysés :
- Mur porteur béton armé – 16 cm d’épaisseur
- Mur superposé au R+2 dans le même alignement
- Façade en retrait au R+3 (terrasse)
- Vérification des charges permanentes et d’exploitation
- Étude de stabilité globale
Cette analyse a permis de déterminer les efforts transmis et de dimensionner les profilés acier adaptés à une ouverture de grande largeur (3,15 m).

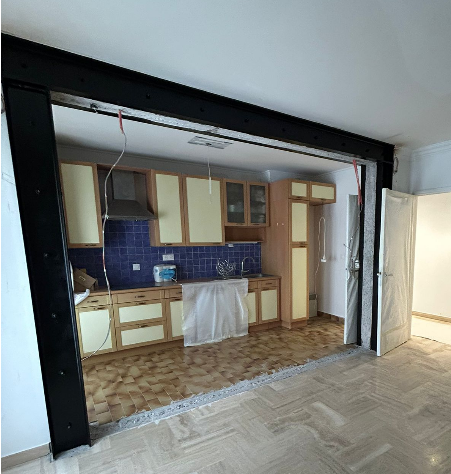

Principe de renforcement – Cadre métallique en UPE
La solution retenue repose sur :
- Deux profilés métalliques UPE en acier
- Pose en sandwich de part et d’autre du voile béton
- Boulonnage par tiges traversantes haute résistance
Ce système assure :
✔️ Reprise des charges verticales
✔️ Redistribution des efforts vers les appuis
✔️ Stabilité latérale du mur
✔️ Sécurisation avant découpe
Le renforcement est installé avant toute ouverture, évitant un étaiement lourd.

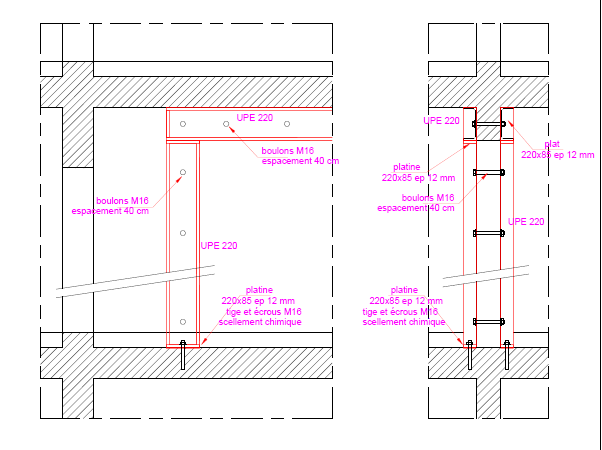

Assemblage et fixation
Le portique acier comprend :
- Deux montants verticaux
- Un linteau horizontal dimensionné selon calcul
- Platines de répartition
- Soudures continues
Fixation au mur béton armé :
- Boulons HR 6.8 – M16
- Espacement de 40 cm
- Serrage contrôlé
- Mise en tension progressive du plancher
Cette méthodologie garantit un transfert sécurisé des charges avant sciage.
Découpe contrôlée du mur porteur
Après validation du renforcement :
- Sciage au disque diamant
- Coupe précise
- Limitation des vibrations
- Prévention des microfissurations
Un contrôle final est effectué : vérification des appuis, serrage des boulons et validation structurelle.
Bureau d’études structure dans le 06 et le 83
OMPT Structure intervient dans tout le :
06 – Alpes-Maritimes : Nice, Cannes, Antibes, Grasse, Menton, Mandelieu-la-Napoule
83 – Var : Fréjus, Saint-Raphaël, Draguignan, Sainte-Maxime, Toulon
